特点

■ 316L 不锈钢隔离膜片结构

■ 高精度，全不锈钢结构

■ 体积小，重量轻

■ 抗干扰强，长期稳定性好

■ 形式结构多样化，安装使用方便

■ 量程范围宽，可测量绝压、表压和密封压

■ 抗振动，抗冲击

■ 零点、满程可调校

用途及行业

■ 过程控制

■ 航空、航天

■ 汽车、医疗设备

■ 管道系统

产品概述

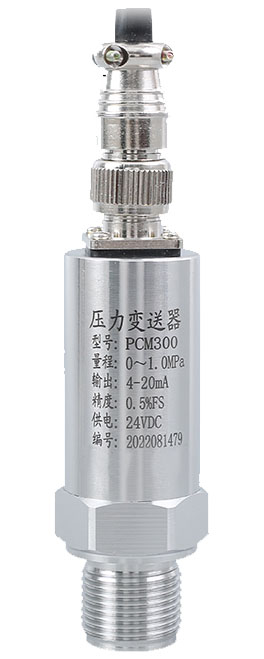

PCM300经济型压力变送器，压力敏感核心采用扩散硅芯体，内部的专用集成电路将传感器毫伏信号转换成标准电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC 等方便相连，远距离传输可以采用电流输出方式。体积小、重量轻、全不锈钢密封结构，可在腐蚀性环境中工作。该产品安装方便简洁，具有极高的抗振和抗冲击性能，广泛应用于过程控制、航空、航天、汽车、医疗设备、HVAC 等领域。

性能参数

量程范围：-100kPa…0～35kPa…100MPa

压力类型：表压、绝压、密封压

精度：0.5%FS

迟滞：0.1%FS

重复性：0.1%FS

温漂：35kPa：±2%FS(0℃～60℃），其他：±1.5%FS(-20℃～85℃）

响应时间：≤1ms（上升到90%FS）

过载压力：参考量程选择表

使用寿命：≥1×106 压力循环

环境温度：-20℃～85℃

介质温度：-30℃～105℃

储存温度：-40℃～125℃

EMC： 抗扰度:IEC 61000-6-2, 辐射:IEC 61000-6-3

绝缘电阻：≥100MΩ/500VDC(200MΩ/250VDC)

振动性能：正弦曲线：20g, 25Hz～2kHz；IEC 60068-2-6，随机：7.5grms, 5Hz～1kHz；IEC 60068-2-64

耐冲击：冲击：200g/1ms；IEC 60068-2-27，自由落体：1m；IEC 60068-2-32

防护等级：IP65

浪涌IEC 61000-4-5 3 级

耐电压：电流输出：500V/AC 1min，电压输出：250V/AC 1min

静电：IEC 61000-4-2 4 级

介质兼容：与316L 不锈钢兼容的各种介质

六方：HEX27

净重：150～180g

量程选择

注：G 表压、A 绝压、S 密封压。
